조적벽체 보수보강

헬리칼픽스 (Thor heli-fix)

나선날 보강핀 내외벽 일체보강

조적조 건축물의 외벽은 단열목적으로 외부에 0.5B의 적벽돌벽과 내부에 0.5B의 시멘트벽돌벽을 형성하고 그 사이에 스치로품과 같은 단열재를 삽입하여 공간쌓기를 하는 것이 일반적이다.

이러한 이중 벽돌벽은 0.5B의 두께로서 구조적으로 횡력 및 전단력에 매우 취약하므로 양 벽체를 일체화하기 위하여 나선날 보강선과 같은 형태를 일정 길이로 잘라서 끝을 뾰족하게 형성시킨 스테인레스 재질의 보강핀이다.

주로ø9mm의 보강핀이 사용되므로 이때 ø8mm의 드릴비트를 이용하여 외부의 적벽돌면으로부터 내부의 시멘트벽돌 벽까지 천공하고, 나선날보강핀을 전용아답타에 장착한 후 천공구멍으로 회전삽입시키고 잔여 구멍은 에폭시퍼티로 메꿈으로서 내외벽을 일체화시켜 강성을 증진시킬 수 있다.

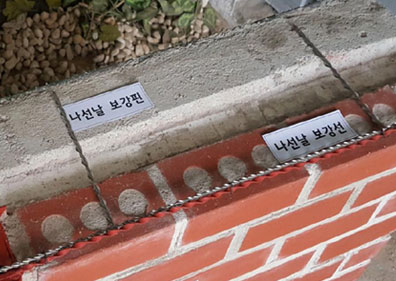

나선날보강핀 설치 모형모습

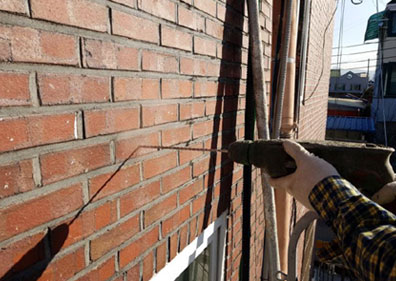

천공 후 나선날보강핀 장착모습

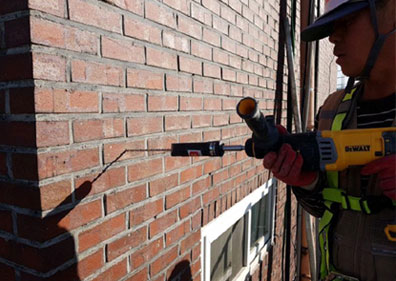

나선날보강핀 회전삽입모습

나선날 보강선 줄눈보강

조적조 건축물은 벽돌 하나하나의 개체를 시멘트 모르타르 교착제를 이용하여 쌓아 올린 구조로서 특히 수평으로 작용하는 전단력에 매우 취약하다. 그러므로, 하나하나의 개체의 줄눈을 보강시키고자 하는 것이 나선날 보강선이다.

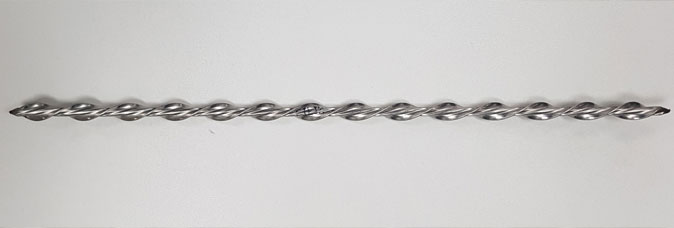

나선날 보강선은 중심축에 로드가 형성되고 양편에 얇은 날로 구성된 얇은 편철을 트위스팅으로 꼬아서 장길이의 선으로 형성된 스테인레스 재질의 줄눈보강용 보강재이다. 줄눈을 전용공구를 이용하여 30mm깊이로 파낸 후 무수축 고강도모르타르를 충진하고 나선날 보강선을 삽입한 후 다시 무수축고강도모르타르를 충진하여 합침시키고 줄눈을 마무리함으로써 강한 인장력과 접착력으로 개체의 벽돌들을 일체화 보강한다.
